Pregled izdelka

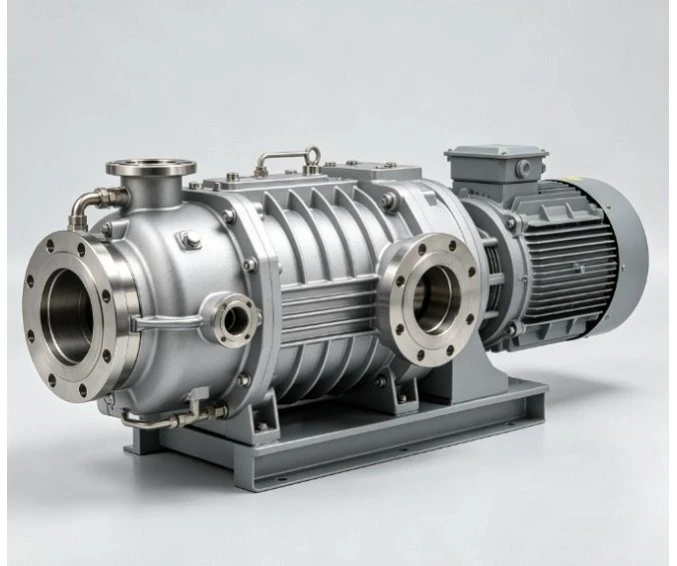

Vodno{0}}hlajena suha vijačna vakuumska črpalka zagotavlja čisto kompresijo plina-brez olja znotraj črpalne komore, medtem ko uporablja integrirano tekočinsko hladilno vezje za upravljanje toplotnih obremenitev med neprekinjenim industrijskim delovanjem.
Dva sinhronizirana, prepletena vijačna rotorja se vrtita v nasprotnih smereh, ne da bi se dotikala drug drugega ali ohišja črpalke. Ker črpalna komora ne potrebuje tesnilnega olja ali mazanja, je nevarnost povratnega-toka ogljikovodikov ali kontaminacije olja v vakuumski postopek odpravljena.
Vodno{0}}hlajena konfiguracija je zasnovana za postopke, ki vključujejo visoke stalne obremenitve s plinom, hlape, ki lahko kondenzirajo, in zahtevne toplotne cikle, pri katerih je stabilen nadzor telesne temperature ključnega pomena za preprečevanje vezave rotorja ali prezgodnje mehanske obrabe.
Tehnični pregled izdelka
|
Tehnična specifikacija |
Standardne podrobnosti konfiguracije |
|
Vrsta črpalke |
Suha mehanska vijačna vakuumska črpalka |
|
Metoda hlajenja |
Zaprt-krog ali vodno-hlajen krogotok |
|
Kompresijska komora |
100 % brez olja-in brez stika- |
|
Oblikovanje rotorja |
Večstopenjski-profil vijakov s spremenljivim korakom |
|
Načelo delovanja |
Notranja-kompresija s pozitivnim premikom |
|
Delovni cikel |
24/7 neprekinjeno industrijsko delovanje |
|
Izbirni parametri |
Delovni tlak, masni pretok, plinska sestava, toplotna obremenitev |
Inženirske prednosti zasnove s suhim vijakom
Nič procesne kontaminacije
V kompresijski komori ni tesnilnega olja ali tesnilne tekočine.
Tesna toplotna stabilnost
Nadzorovano vodno hlajenje preprečuje vroče točke in toplotno deformacijo vijačnih elementov med neprekinjenim delovanjem.
Poenostavljeno vzdrževanje
Odsotnost notranjih drsnih lopatic ali tesnilnih tekočin zmanjša stroške rutinske zamenjave tekočine.
Domene industrijskih aplikacij
Vakuumsko sušenje in dehidracija:Odstranjevanje vlage ali ostankov topil iz razsutih materialov pod nadzorovanim podtlakom brez tveganja kontaminacije z oljem.
Kemična destilacija in izhlapevanje:Varno upravljanje organskih hlapov, rekuperacije topil in zank frakcijske destilacije.
Farmacevtska predelava:Podpora za sušenje aktivnih farmacevtskih učinkovin (API), podporni sistem-sušenje z zamrzovanjem in razplinjevanje reaktorja.
Vakuumska metalurgija in toplotna obdelava:Ravnanje z visoko{0}}temperaturnim izpuščanjem plinov in velikimi količinami plina med specializirano obdelavo kovin.
Proizvodnja litij-ionskih baterij:Evakuacija in sušenje elektrodnih materialov in komor za polnjenje elektrolitov, kjer je nadzor vlage absoluten.
Združljivost materialov in možnosti površinske zaščite
Za jedke, kisle ali kemično aktivne industrijske tokove lahko standardna metalurgija ne zadostuje. Konfiguracije po meri lahko vključujejo:
Specializirana metalurgija rotorjev:Možnosti zlitin, prilagojene za agresivna kemična okolja.
Fluoropolimerni/proti{0}}korozijski premazi:Zaščitni sloji, naneseni na zmočena notranja ohišja in profile vijakov za odpornost proti kemičnim napadom in preprečevanje nabiranja delcev.
Čiščenje tesnila gredi:Naprave za čiščenje z dušikom ali zapornim plinom za izolacijo mehanskih tesnil gredi od reaktivnih procesnih medijev.
Načelo delovanja & mehanska arhitektura
Razumevanje, kako črpalka s suhim vijakom ravna s plinom, pomaga inženirjem obrata preprečiti običajne napake pri delovanju.
Dovod plina:Procesni plin vstopi skozi vstopno prirobnico in se ujame med navoje vijakov in ohišje črpalke.
Progresivno stiskanje:Ko se rotorji vrtijo, se prostornina žepa ujetega plina sistematično zmanjšuje, ko potuje aksialno od vstopa proti izpušni odprtini.
Notranja razelektritev:Stisnjen plin se izloči skozi dušilec izpušnih plinov proti atmosferskemu ali sprednjemu tlaku.
Toplotno upravljanje:Stiskanje ustvarja znatno toploto, zlasti pri višjih tlačnih razmerjih. Hladilna voda kroži skozi namenske notranje plašče, ki obdajajo ohišje statorja, in enakomerno odvajajo toploto, da se ohranijo varne delovne tolerance razdalje med rotorji.
Popolna sistemska integracija
Vhodni filtri za prah
Preprečite, da bi delci, vodni kamen ali ostanki iz proizvodnje poškodovali tesne zračne prostore vijakov.
Kondenzatorji in posode za izločanje tekočine
Zajemite težke količine topil ali vodne pare, preden vstopijo v komoro črpalke.
Dušilci zvoka in pralniki izpušnih plinov
Zmanjšajte hrup in nevtralizirajte škodljive stranske produkte izpušnih plinov, preden se sprostijo v kanale objekta.
Kontrolni seznam za namestitev, zagon in infrastrukturo
Da bi zagotovili zagon-brez težav, morajo inženirske ekipe pred namestitvijo preveriti naslednje pripomočke na spletnem mestu:
Kakovost hladilne vode
Zagotovite, da trdota vode, ravni pH in število suspendiranih trdnih snovi ustrezajo specifikacijam proizvajalca, da se izognete notranjemu nastanku vodnega kamna.
Izolacija cevi
Uporabite prilagodljive eliminatorje tresljajev na dovodnih in izpušnih vodih, da preprečite, da bi zunanje obremenitve cevi popačile poravnavo črpalke.
Električna oskrba
Potrdite, da sta stabilna napetost in frekvenca usklajena s specifikacijami pogonskega motorja.
Dostop do vzdrževanja
Ohranite dovolj prostora okoli drsnika za občasne preglede tesnil in izpiranje hladilnega plašča.
pogosta vprašanja
V: Kako ugotovim, ali moj proces zahteva vodno-hlajeno vijačno črpalko namesto zračno-hlajene?
O: Modeli z vodnim{0}} hlajenjem so priporočljivi, kadar stalne toplotne obremenitve presežejo sposobnost odvajanja toplote okoliškega zraka ali če ima okolje namestitve omejeno prezračevanje, tesna ohišja opreme ali visoke sobne temperature. Zagotavljajo stabilnejši nadzor toplotne zračnosti med 24-urnim težkim industrijskim delovanjem.
V: Kakšno vzdrževanje je potrebno za suho vijačno črpalko, ker v kompresijski komori ni olja?
O: Medtem ko črpalna komora deluje brez procesnega{0}}kontaktnega olja, je še vedno potrebno redno vzdrževanje. To vključuje pregledovanje zunanjega mazanja menjalnika, izpiranje vodnih-hladilnih plaščev za preprečevanje nabiranja mineralnega kamna, preverjanje čiščenja tesnila gredi, zamenjavo vstopnih filtrov za delce in spremljanje toleranc zračnosti rotorja med večjimi remonti.
V: Kako spremenljiv pretok plina vpliva na porabo moči motorja vakuumske črpalke s suhim vijakom?
O: Za razliko od črpalk s-izpodrivom s fiksnim kompresijskim razmerjem, ki se lahko preobremenijo pri spreminjajočih se vstopnih tlakih, črpalke s suhim vijakom z optimiziranim-profilom rotorja s spremenljivim naklonom bolj gladko upravljajo spremenljiv pretok mase plina. Vendar pa bodo močna povečanja gostote plina ali močni kondenzacijski sunki začasno povečali zahteve po navoru motorja.
V: Ali lahko vodno{0}}hlajene vakuumske črpalke s suhim vijakom upravljajo ciklične ali občasne šaržne operacije?
O: Da, vendar je treba upoštevati obdobja toplotne stabilizacije. Pri aplikacijah s hitrim cikličnim-zmanjšanjem lahko nenadna temperaturna nihanja povzročijo različno toplotno raztezanje med rotorji in ohišjem. Cikli pred-ogrevanja ali nadzorovanega{4}}ogrevanja so včasih integrirani v avtomatizirane nadzorne plošče za hudo ciklično delovanje.
